Tipos de cables RGB para las consolas retro
Los mejores cables RGB según su sincronía de imagen para obtener la mejor calidad posible para las consolas clásicas y los mejores sitios donde comprar el cable RGB.
Hay diferentes tipos de calidades de cables RGB que vienen dados por su tipo de sincronía de imagen.
¿Qué es un cable RGB?
El cable RGB viene de la conjunción de palabras Red, Green, Blue, y lo que hace es separar la señal de vídeo sin mezclarla, a diferencia de un cable de vídeo compuesto normal, o cualquier otro tipo de señal de vídeo tipo RF, etc
Generalmente, las consolas clásicas se suelen conectar con el cable de audio / vídeo analógicos, ó el viejo sistema de sintonización por antena. Lo que no sabe mucha gente, es que este tipo de conexiones predeterminadas, no saca ni de lejos la mejor calidad de imagen y sonido disponibles en nuestras consolas. El cambio de calidad audiovisual es brutal, y si tenemos las consolas modificadas a 60HZ ó simplemente las hemos obtenido de origen NTSC USA o JAP, que ya vienen por defecto a 60HZ, necesitaremos sí o sí el cable RGB para poder ver los juegos en color, de lo contrario se verán en blanco y negro. El cable RGB nos proporciona una mayor calidad de imagen debido a que los colores luz primarios, rojo (Red), verde (Green) y azul (Blue), llegan a la televisión desde la consola por separado y por tanto la señal llega muy limpia y sin distorsiones de color como pasa con el "cable compuesto" que es el que trae la consola por defecto. En general la imagen gana en calidad del color y nitidez.
Al separar los canales de color a RGB se consigue una imagen muchísimo más nítida, con los colores mucho más resaltados y con mejor resolución de imagen en general. La imagen se ve en todo su esplendor, la mejor calidad que puede dar cualquier sistema de consolas clásico es siempre usando el tipo de conexión RGB. Y para mí lo más importante, es que el cable RGB es la única forma de ver en color los juegos con señal a 60hz NTSC en una televisión PAL.
Si no tenéis un cable RGB y ponéis una consola de 60hz en vuestra televisión PAL, veréis la imagen en blanco y negro.
Al separar los canales de color a RGB se consigue una imagen muchísimo más nítida, con los colores mucho más resaltados y con mejor resolución de imagen en general. La imagen se ve en todo su esplendor, la mejor calidad que puede dar cualquier sistema de consolas clásico es siempre usando el tipo de conexión RGB. Y para mí lo más importante, es que el cable RGB es la única forma de ver en color los juegos con señal a 60hz NTSC en una televisión PAL.
Si no tenéis un cable RGB y ponéis una consola de 60hz en vuestra televisión PAL, veréis la imagen en blanco y negro.
El cable RGB es obligatorio si usáis consolas de importación o cualquier consola PAL modificada para sacar 60hz.
En este artículo vemos sus diferencias entre las conexiones de antena y de vídeo compuesto y los diferentes tipos y calidades de cable RGB.

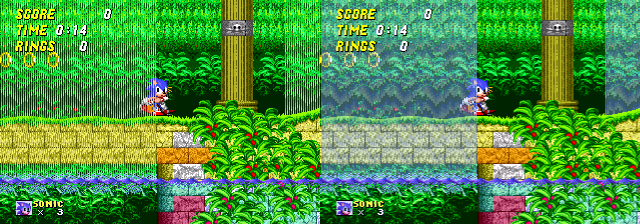

Un ejemplo, podéis encontrar muchos por internet, de la calidad de imagen con los distintos modos de conexión, en este caso de la megadrive, del juego Sonic.
Se ve claramente, la primera imagen es RGB es la más nítida de todas, la RF es la última y el color está mucho más mezclado y difuminado.
 |
| RGB vs vídeo compuesto |
Vídeo donde se aprecia la diferencia entre una señal de cable estándar y el RGB:
Los distintos tipos de cable RGB que hay según su sincronía de imagen
La gente se cree sólo existe un tipo de cable RGB pero no es así, depende de la calidad del cable podremos obtener mejor o menor rendimiento.
Un buen cable RGB dará mejor calidad incluso a nuestras consolas, siendo ya un salto de calidad importantísimo usar un cable RGB sencillo, pues imaginar usando uno de alta calidad.
Hay tres tipos de sincronía de imagen RGB, ordenados de peor a mejor:
- Sincronía por vídeo compuesto (composite sync)
- Sincronía LUMA (luma-sync)
- Sincronía CSYNC
La sincronía por vídeo compuesto es la calidad más básica dentro de los RGB. La señal tiene menos definición y luminosidad que las otras dos señales. Es el tipo de cable que usa casi todo cristo que compra el típico cable RGB en la típica tienda online que venden cables RGB (no diré webs pero vamos es el típico cable que vale 10€ no más). Un RGB de 10€ siempre será básico y con la sincronía más mala. Aparte de que internamente no están apantallados, pueden dar señal con ruido eléctrico, alguna interferencia, etc. Para quien no es un purista y le da igual todo esto, el típico cable de 10€ ya le sale del paso.
Luego tenemos las otras dos sincronías, la LUMA y la CSYNC.
Sin muchos detalles técnicos, la calidad de imagen es pareja, se le supone que el CSYNC es la mejor sincronía posible PERO el Csync depende de que la consola SOPORTE ESTE TIPO DE SEÑAL, y además las que lo soportan muchas son NTSC y no PAL, o al menos no todos los modelos PAL, aunque hay alguna excepción.
Entonces, para las consolas PAL que NO acepten CSYNC la mejor sincronía posible es la LUMA.
Si tenéis la consola modificada para CSYNC o algún apaño, pues podéis tirar de CSYNC pero no os rompáis mucho la cabeza. Un buen cable RGB LUMA dará un resultado satisfactorio.
Aparte, los cables con LUMA o CSYNC suelen venir ya apantallados, sin ruidos eléctricos ni interferencias.
Hay gente que sabe de electrónica y se hacen ellos mismos los cables RGB, pero hay que tener conocimientos de soldadura, de componentes electrónicos, buscar esquemas, etc
Yo tengo todas mis consolas clásicas principales por RGB, sobre todo como en mi caso si las tienes modificadas para jugar a 60HZ. Otra cosa más a tener en cuenta, es que el cable RGB se conecta por euroconector, y que suele causar confusión a veces diferenciarlo de un cable de vídeo compuesto estándar, porque estéticamente son idénticos, no hay diferencias visuales, sólo internas, por lo que es relativamente fácil que os puedan colar un cable por RGB y al final no lo sea. Vigilad, y comprad a vendedores contrastados y con comentarios positivos de la gente. El cable RGB no venía incluído por defecto en ninguna consola, por lo que su compra hay que hacerla a través de internet o de tiendas especializadas.
¿Dónde comprar el cable RGB de mejor calidad?
Yo os recomiendo un vendedor especializado en cables RGB puros, nada de fakes, yo le he comprado el de megadrive y la calidad de los componentes del cable son muy altas, dando la máxima calidad posible:
También es posible fabricaros vosotros mismos el cable RGB, si sois manitas y se os da bien el tema de soldar.
En la web de tutoriales y modicaciones retro podéis encontrarlos, como el de convertir el cable euroconector de vídeo compuesto de la SNES / N64 / Gamecube (el cable es EL MISMO porque las 3 consolas usan el mismo puerto de vídeo) a un cable RGB puro.
Y ésta es una web con datos técnicos de esquemas RGB para que cualquiera que entienda de electrónica se lo pueda hacer:
Lo más fácil si no se tiene experiencia soldando y no os queréis complicar la vida es comprar ya los cables hechos y ahorrarse estas modificaciones.
También decir que hay consolas que NO sacan RGB puro por defecto, que según qué modelos de consolas antiguas (mejor dicho la placa base) puede dar más o menos calidad de imagen y sonido, como en el caso de la NEO GEO, que según el número de serie, a más bajo, mejores componentes, o la Nintendo 64 que la PAL no saca RGB, hay que usar una consola NTSC para ello.
Una vez sabemos lo que es el cable RGB, saber que existen varios tipos de calidad de señal y sincronía, según su apantallado, etc.
Podéis tirar de clásicos como EBAY o probar a algún vendedor de Wallapop o similar, pero sobre todo preguntar si los cables son LUMA o CSYNC.
Si queréis una tienda online que venden cables RGB de altísima calidad, los míos de SNES y Megadrive son de esta web, y yo los compré CSYNC (la SNES la tengo modificada y la Megadrive PAL sí acepta CSYNC), ir a la tienda online de Retrogamingcables.
En esta tienda online tenéis todos los cables RGB y os guían según la consola que tengáis, si es
PAL o NTSC, os dará a elegir el cable RGB CORRECTO y podréis comprar o
LUMA o CSYNC según vuestras necesidades. Yo
uso cables de esta tienda y son cojonudos y la calidad de imagen es
espectacular, pero si no es en esta web también podéis buscar en otros
sitios pero tener en cuenta lo que os dije que os garanticen que la
sincronía sea buena.
Si aún así no queréis gastaron tanto dinero ya que esos cables son más caros que los normales, podéis mirar también por amazon, no son sincronías Luma o CSYNC pero si queréis salir del paso os harán la función.
RGB para Super Nintendo:
RGB para Megadrive:
Esto es todo, espero haberos orientado y sobre todo, comprar buenos cables RGB.
