Modificación sincronía RGB CSYNC para la Super Nintendo PAL
Con esta simple modificación, limpias la señal de imagen de la consola PAL, acabando con los patrones de ajedrez (jailbars).
Hemos hablado ya en el blog en otras entradas como la de los mejores cables RGB que existen distintos tipos de sincronías dentro de la señal RGB, siendo la de vídeo compuesto la de peor calidad de todas, seguida por LUMA SYNC que es la mejor señal RGB para la Super Nintendo PAL, y CSYNC para la Super Famicom.
CSYNC es la mejor sincronía, pero no todas las consolas lo soportan. Con Luma SYNC tendremos una señal muy buena. Lo que sí tenéis que intentar evitar, es usar un cable RGB básico de los económicos, ya que usan la sincronía de vídeo compuesto y además no llevan tampoco condensadores. Son baratos, pero no son compatibles con el mod que os vamos a relatar a continuación.
¿Para qué interesa sacar señal CSYNC en la SNES PAL? Pues para limpiar la imagen y sobre todo evitar jailbars (patrón de ajedrez) si conectáis la consola en una televisión actual o monitor, la ganancia en calidad de imagen va a ser más que evidente.
 |

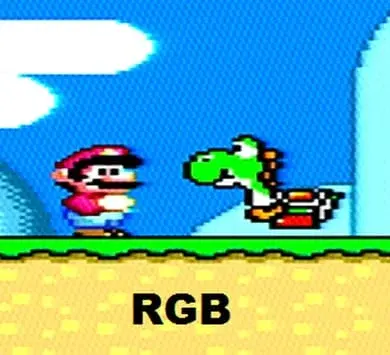

| Imagen con Jailbars. Fuente: www.retrohobby.es |
También os puede interesar a la gente que hace streams, conecta la SNES a un reescalador etc. Si usáis la consola en una televisión CRT, conseguiréis igualmente un mayor color y definición. Hay que ir con mucho ojo, el cable RGB que tenéis que usar en la SNES PAL es mínimo el LUMA SYNC, de calidad. Si no, podéis tener problemas y darle un viaje a la consola incluso a la tele. A mí me sucedió, hacer la modificación, conectar la consola a la tele usando un cable RGB económico, y se me apagó la consola y la tele. La Tele se fue al traste, se rompió me hacía cosas raras la imagen, y la Super Nintendo no arrancaba. Por suerte la abrí y modifiqué cambiándole el fusible por uno nuevo de más capacidad y volvió a la vida.
El fallo fue mío, por varias cosas, con el cable RGB de calidad eso no os va a pasar, y porque la modificación usa también de forma opcional un condensador de 10v 220uf, cosa que yo no instalé. En este tutorial, sí se instala por lo que no deberíais tener problemas, pero avisados estáis de que mejor evitar un RGB barato.
Importante: No uséis jamás un cable RGB específico para la SNES NTSC ya sea USA/JAP. Los pines son distintos y al sacar 12v por el pin 9 del csync, os puede dar un viaje a la consola y al televisor. Usar SIEMPRE cables RGB específicos para consolas PAL. Así mismo, este mod lo que hace es mejorar el cable RGB con sincronía básica, es decir, con sincronía de vídeo compuesto. Si vais a comprar un cable RGB de sincronía de vídeo compuesto, que son las baratos que los LUMA SYNC, es importante que al menos os lo venda alguien que haga cables de calidad apantallados etc tratando de evitar cables baratos de AliExpress o similar de 4€.
Si ya tenéis un cable RGB de calidad con sincronía LUMA, podéis considerar hacer el mod o no. Ya que el cable LUMA SYNC ya tiene una señal bastante limpia sin interferencias. Con el mod podéis limpiar un poco más la señal aún si cabe. No está de más, yo uso RGB Luma con este mod.
En resumen este mod beneficia a los usuarios que tienen un buen RGB pero no es luma sync o csync y este mod sí les va a limpiar mucho la imagen de interferencias, jailbars.
Material necesario para la modificación
- Destornillador de estrella tipo philips
- Destornillador tipo Game Bit para abrir la SNES
- Soldador punta fina y estaño, cuter.
- Componentes: 1 condensador de 10v 220uf y 1 resistencia 150 Ohm. Cable para soldar.

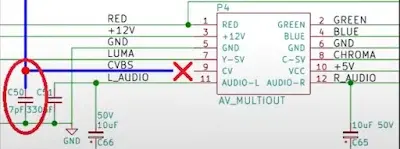

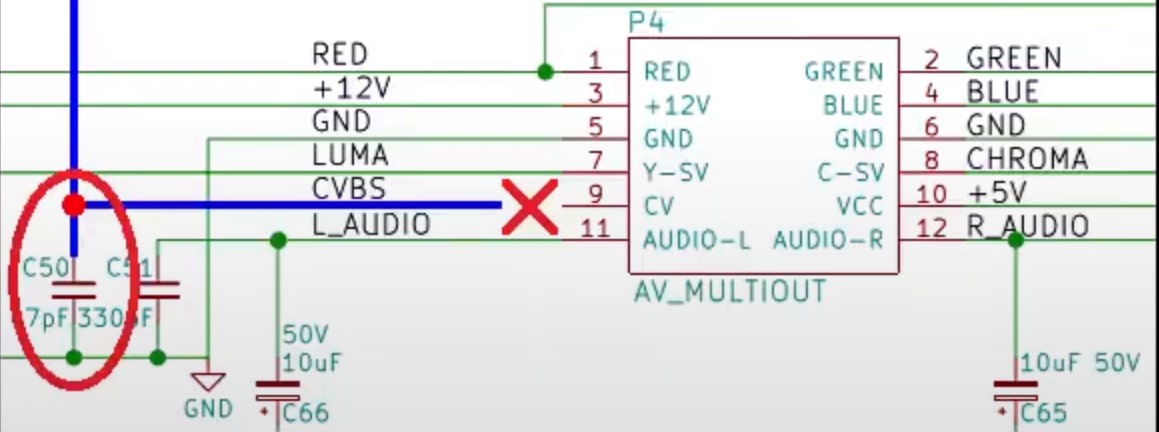

Esquema de la modificación

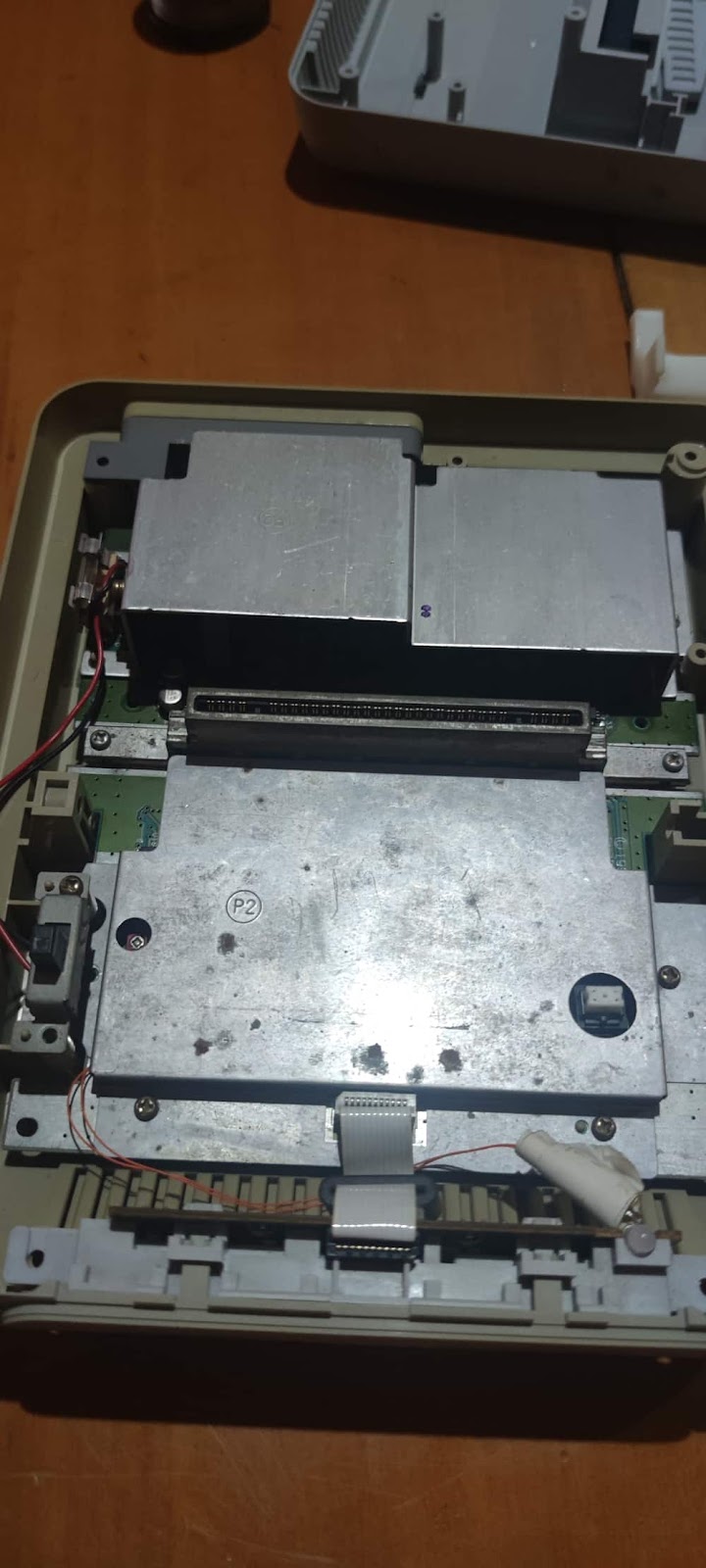

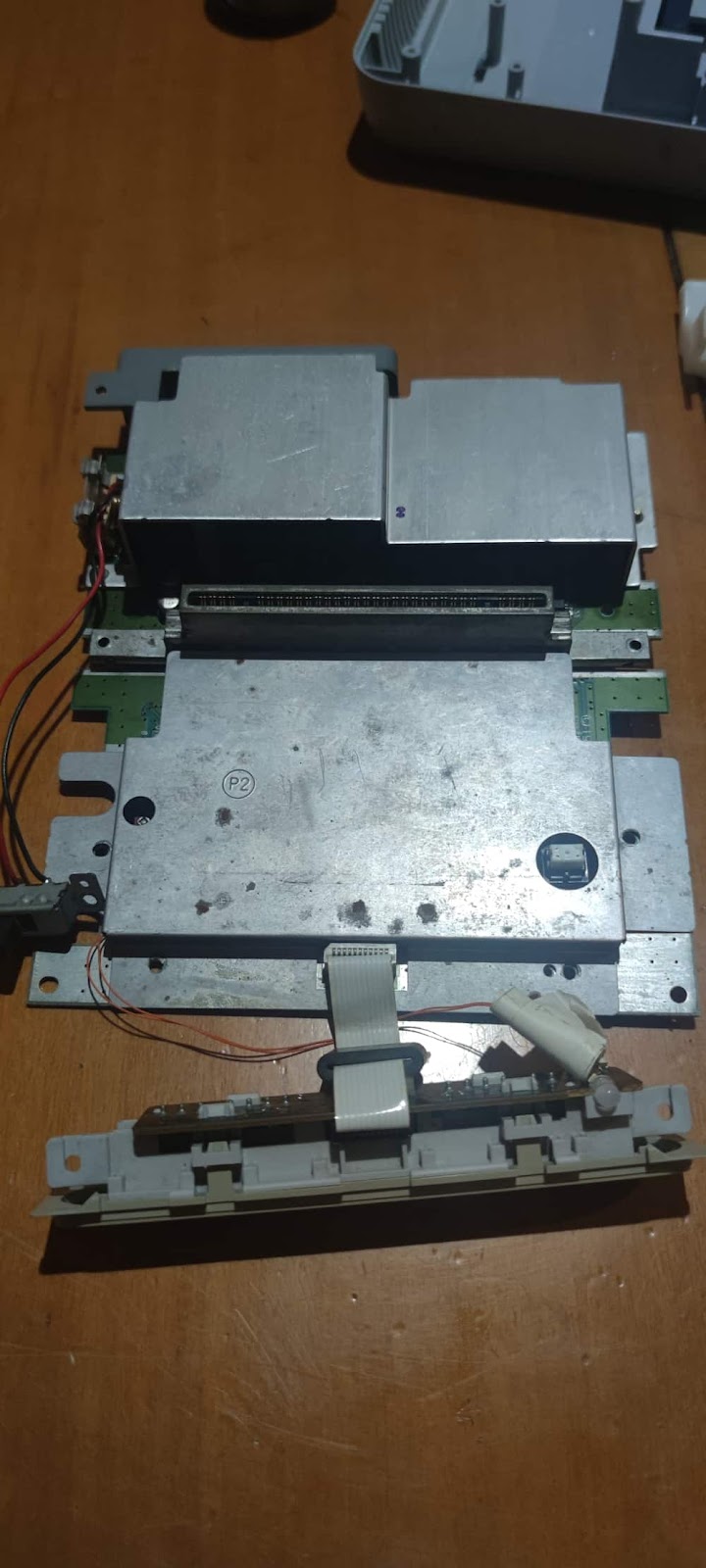

Primer abrir la consola, sacar la placa y dejarla en posición boca abajo donde será el sitio para hacer las soldaduras en los puntos exactos de la placa.

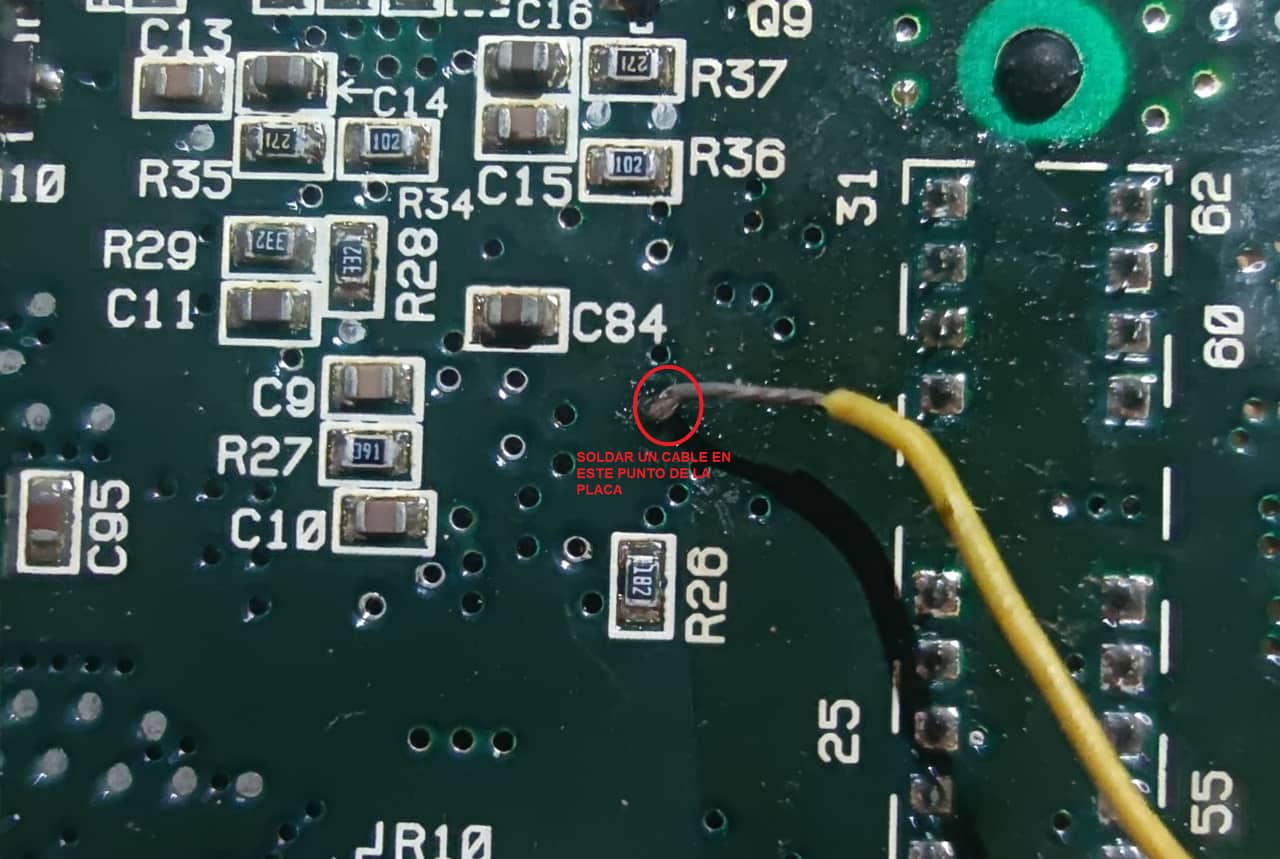

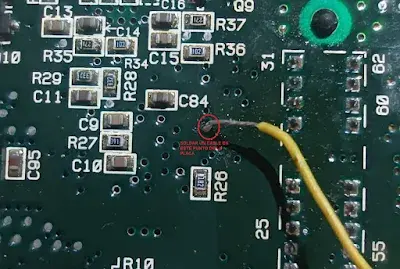

Localizamos los siguientes puntos de la placa: un agujerito debajo del C84, ver foto:

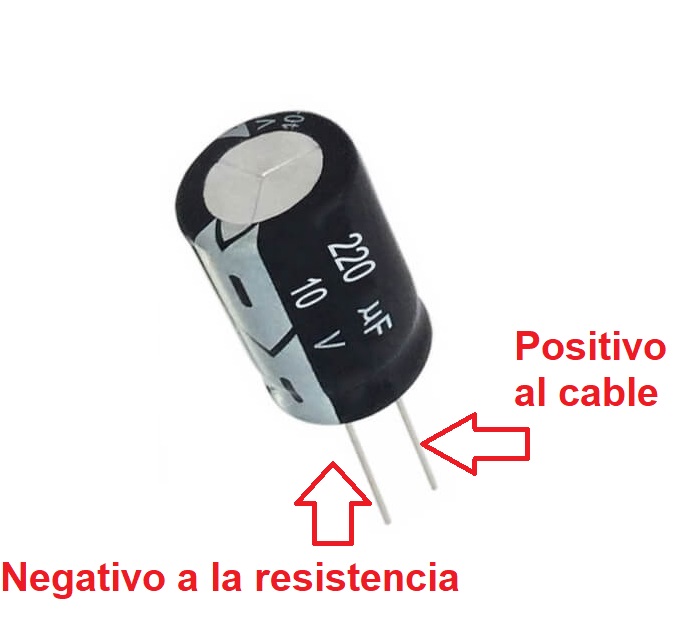

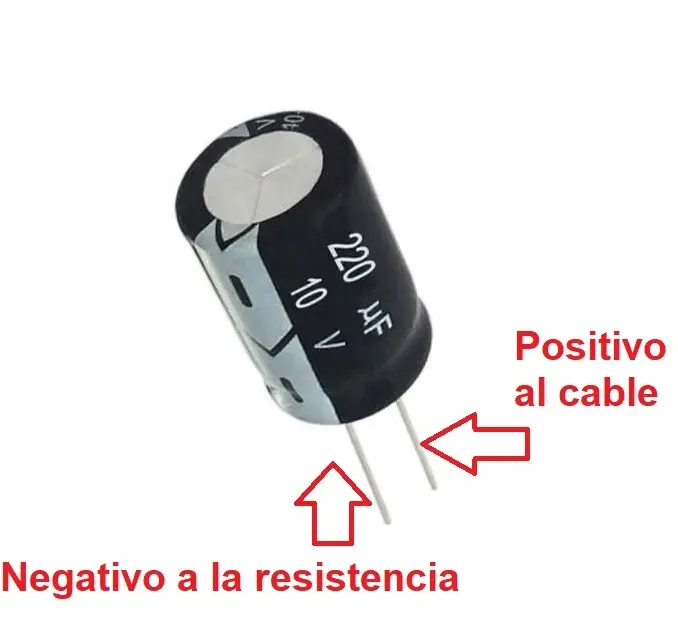

El siguiente paso es soldar al otro extremo del cable, el condensador de 10v 220 uf, de la patilla positiva, y soldar a la patilla negativa la resistencia de 150 Ohm.

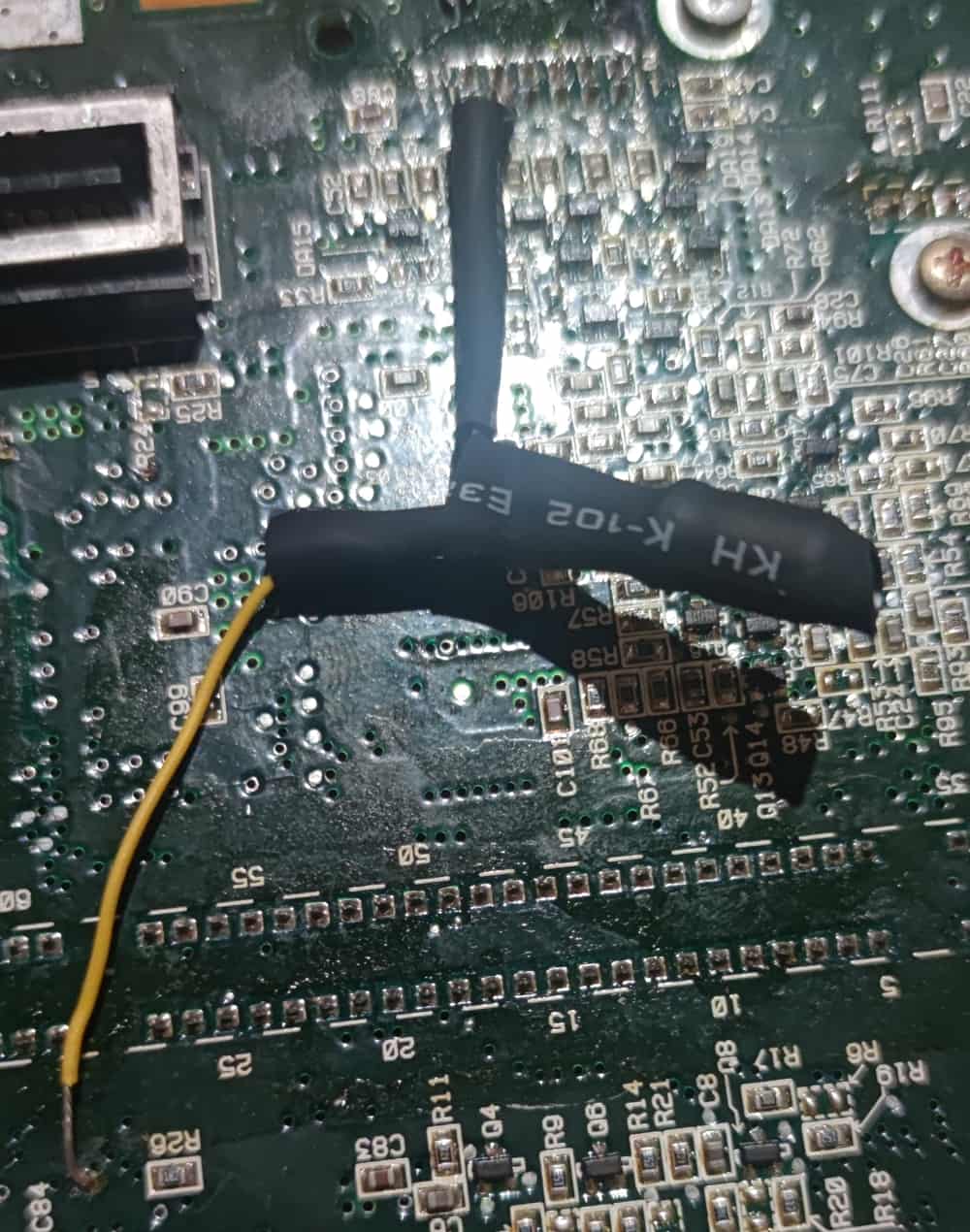

En la foto puse unos termofusibles para aislar. Pero del cable amarillo va hacia la pata del positivo del condensador, y de la pata negativa del condensador soldé la resistencia. La resistencia es lo que yo sueldo luego a la placa en el PIN 9.

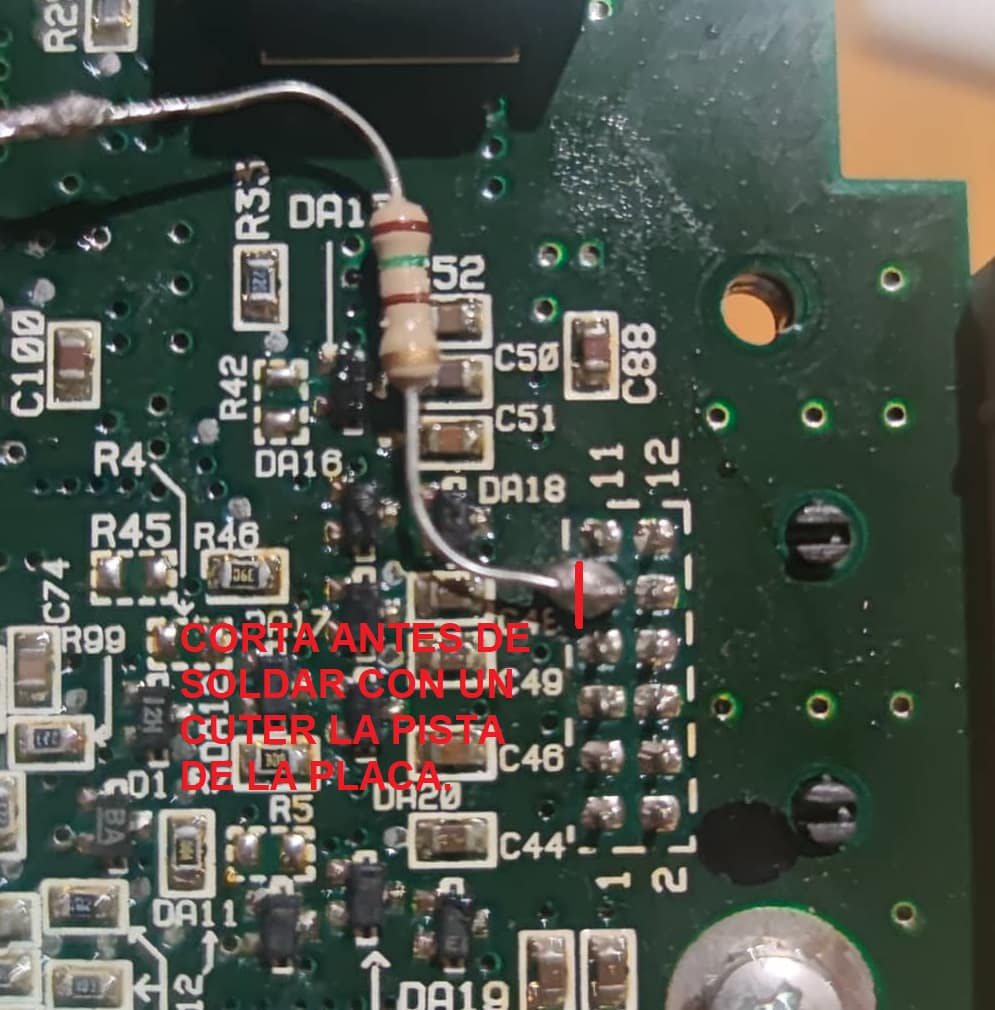

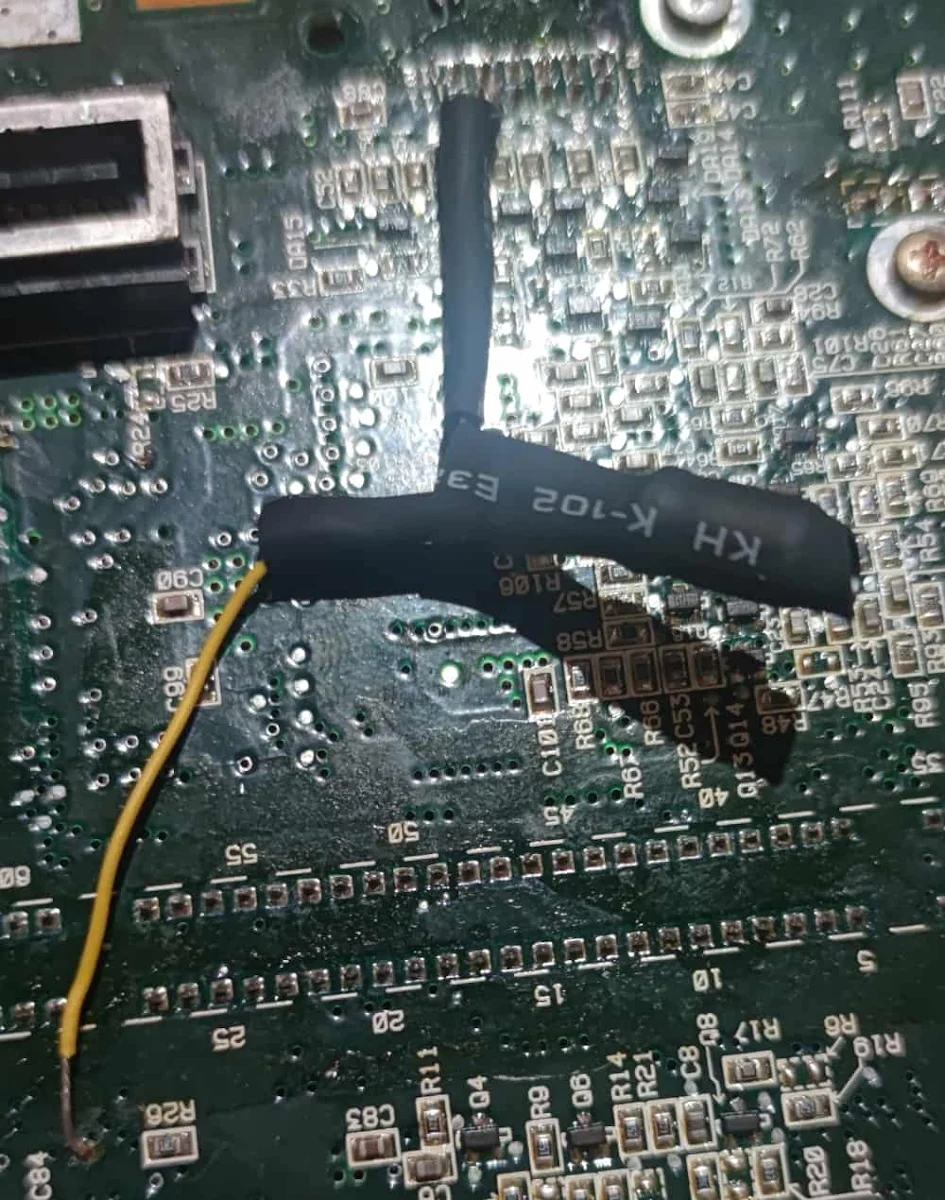

Vais a soldar el otro extremo al PIN 9 de la salida de vídeo. Hay que cortar con un cuter la pista para aislarlo. Simplemente con rascar un poco al lado del pin, quitáis lo verde y soldais el cable. En la foto veis la posición exacta.
Último paso aislar la instalación, en mi caso como puse los protectores termo retráctiles, ya está, pero sino le ponéis cinta aislante. Ya sólo toca montar la consola de nuevo, encenderla y comprobar que da señal y todo ha salido correctamente.

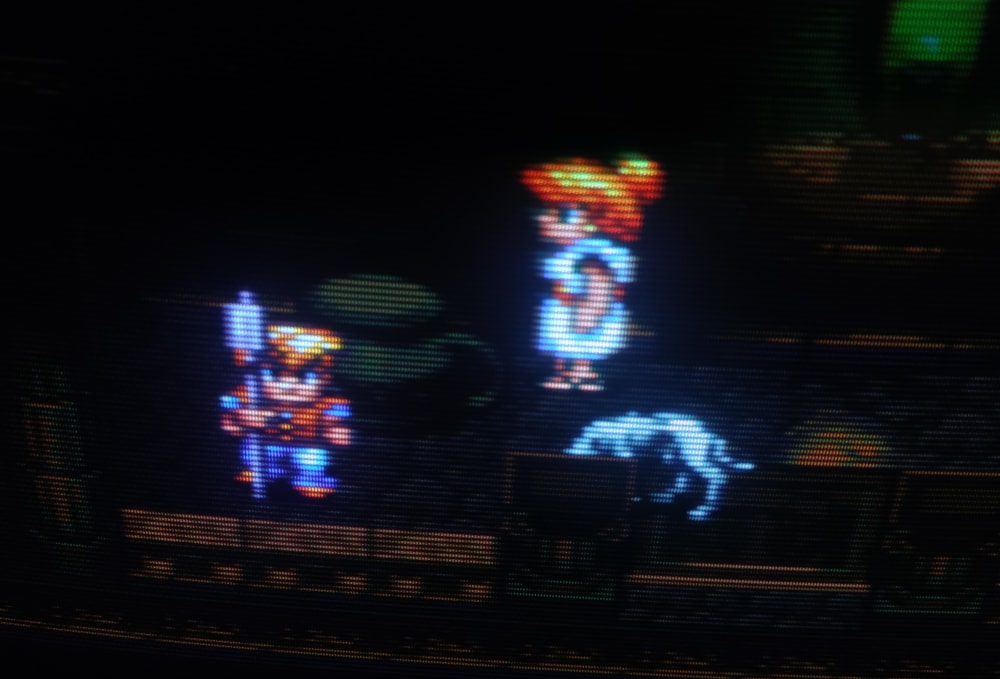

Prueba de imagen con el Secret of Evermore:
Por último, dejaros un vídeo de youtube de un usuario que enseña la modificación, por si queréis ver el proceso en vídeo, este tutorial está basado en el vídeo y previamente, en la modificación de la web retrohobby, hace años, pero el mod que planteaba (que hace años que ya no está online) no ponía el condensador de 10v 220uf.
Importante comentar que si tenéis la SNES PAL, el cable RGB que tenéis que usar sea el correspondiente a la SNES PAL, no a la SNES NTSC! Porque saca 12v por el pin 9 y puede dañar la televisión o consola. Tenerlo en cuenta! Usar cable para la consola PAL.
Vídeo:
Esperamos que os sirva el artículo y dejarnos vuestros comentarios y compartir!
