Los chips de apoyo de la Super Nintendo: análisis técnico
Introducción: La Arquitectura Expandible de la SNES
La Super Nintendo Entertainment System (SNES) no era solo una consola de 16 bits; era una plataforma diseñada para crecer. Su secreto residía en la capacidad de expandir sus funcionalidades mediante chips de co-procesamiento especializados integrados directamente en los cartuchos de juego. Esta inteligente estrategia permitió a Nintendo mantener su consola competitiva durante mucho tiempo, ofreciendo experiencias que iban mucho más allá de las capacidades de su hardware base. Nintendo puso a disposición de los desarrolladores una selección de estos chips, fomentando la innovación y la diversidad de juegos.
El corazón de la SNES latía con una CPU de 16 bits (Ricoh 5A22), una Unidad de Procesamiento de Imágenes (PPU) y un sistema de sonido (S-SMP) con su propio DSP. Los chips de mejora actuaban como potentes aliados, encargándose de tareas específicas para liberar al hardware principal y alcanzar nuevas cotas de rendimiento.
En este artículo, exploraremos a fondo estos chips especiales, desglosando sus funciones, las diferentes versiones que existieron, los juegos más emblemáticos que los utilizaron y, además, echaremos un vistazo al futuro no oficial que representa el MSU-1.
La SNES se desmarcó de sus competidores adoptando una filosofía de diseño modular, basada en la integración de coprocesadores en los cartuchos. Mientras que otras consolas recurrían a periféricos externos, Nintendo apostó por una solución más elegante y eficiente. Cada juego podía incorporar la potencia extra que necesitaba, sin necesidad de que el usuario tuviera que comprar complementos adicionales. Esto también significaba que la consola base podía ser más asequible, mientras que los juegos más exigentes ofrecían una experiencia superior gracias a estos chips especializados.
Los Chips de Apoyo Especiales de la Super Nintendo: Una Mirada General
La lista de chips de mejora que se podían encontrar en los cartuchos de la SNES es extensa y variada. Estos chips fueron creados por la propia Nintendo, pero también por desarrolladores externos como Argonaut Games y Capcom, e incluso por fabricantes de chips como Hitachi.
Estos chips se centraron en superar las limitaciones de la consola en áreas clave como los gráficos (el Super FX para el 3D), la potencia de procesamiento (el SA1 para una CPU más rápida), el almacenamiento de datos (el S-DD1 para la descompresión) y la inteligencia artificial (la serie ST).
Algunos ejemplos destacados incluyen el Super FX, que abrió las puertas al 3D poligonal; el DSP, esencial para efectos gráficos complejos como el Modo 7; el SA1, que proporcionaba una mejora general del rendimiento; y el S-DD1, encargado de la descompresión de datos. Otros chips importantes son el Cx4, utilizado por Capcom para cálculos avanzados; la serie ST, dedicada a la inteligencia artificial; el OBC-1, para la manipulación de sprites en un juego de pistola de luz específico; el SPC7110, para la descompresión de gráficos en juegos de Hudson Soft; el S-RTC, que ofrecía funcionalidad de reloj en tiempo real; y el MX15001TFC, para la gestión de juegos descargados en Japón.
La gran variedad de estos chips demuestra la importante inversión que se realizó para expandir las capacidades técnicas de la SNES a lo largo de su vida útil. También refleja una colaboración entre Nintendo y diversos desarrolladores y fabricantes para llevar la consola más allá de sus límites originales. El hecho de que algunas compañías de juegos desarrollaran sus propios chips (como el Cx4 de Capcom) subraya la búsqueda de soluciones personalizadas para mejorar series o géneros de juegos específicos.
Análisis en Profundidad de los Chips de Apoyo
La Familia DSP (Digital Signal Processor)
Esta serie de chips de procesamiento de señales digitales de punto fijo ofrecía cálculos vectoriales rápidos, conversiones de mapas de bits y transformaciones de coordenadas 2D/3D. Fueron fundamentales para implementar efectos gráficos complejos como el escalado y la rotación, especialmente en el famoso Modo 7.
Basados en la CPU NEC μPD77C25, con una velocidad de reloj de 7.6 MHz. Las cuatro versiones compartían este núcleo, diferenciándose en sus ROM internas de programa y datos.
Existieron cuatro revisiones: DSP-1, DSP-2, DSP-3 y DSP-4, todas físicamente idénticas pero con microcódigos distintos. Este microcódigo definía las funciones y capacidades específicas de cada versión.
- DSP-1, DSP-1A, DSP-1B: El Coprocesador Matemático Versátil
El DSP más variado y utilizado, presente en más de 15 juegos. Su versatilidad radicaba en sus capacidades de procesamiento matemático de propósito general.
Actuó como un coprocesador matemático para el escalado y la rotación avanzados del Modo 7, y proporcionó soporte para cálculos de punto flotante y trigonométricos necesarios para algoritmos matemáticos 3D. Esto permitió un escalado y rotación fluidos de fondos y objetos, creando un impresionante efecto pseudo-3D.
El DSP-1A fue una versión reducida del DSP-1, lo que probablemente disminuyó los costos de fabricación y el consumo de energía sin alterar su funcionalidad. El DSP-1B corrigió varios errores en el microcódigo original, mejorando la estabilidad y la fiabilidad. Curiosamente, el DSP-1B introdujo un error en la demostración de Pilotwings debido a diferencias de sincronización, lo que subraya la delicada interacción entre hardware y software.
Juegos representativos: Super Mario Kart, Pilotwings (título de lanzamiento, primer juego con un coprocesador), Suzuka 8 Hours, Lock On (Super Air Diver en Japón), Super Bases Loaded 2 (Super 3D Baseball en Japón), Michael Andretti's Indy Car Challenge (DSP-1/1A), Ace o Nerae! 3D Tennis (DSP-1A), Ballz 3D (DSP-1B), Shutokō Battle '94 (Keichii Tsuchiya Drift King), Shutokō Battle 2 (Drift King Keichii Tsuchiya & Masaaki Bandoh) (DSP-1B), Final Stretch, Bike Daisuki! Hashiriya Kon (Rider's Spirits), Super Air Diver 2, Super F1 Circus Gaiden, Battle Racers, Soukou Kihei Votoms (The Battling Road).
La versatilidad del DSP-1 lo convirtió en una opción popular para juegos que requerían operaciones matemáticas complejas, particularmente aquellos que involucraban efectos de escalado y rotación, como se ve en simuladores de carreras y de vuelo. Las revisiones indican un compromiso con la mejora de la fiabilidad y el rendimiento del chip. El hecho de que se utilizara en una amplia gama de géneros más allá de las carreras destaca su adaptabilidad.
- DSP-2: Optimización Gráfica para Dungeon Master
Su propósito principal era convertir los datos de imagen de mapa de bits de Atari ST al formato de plano de bits de la Super Nintendo. Esto fue crucial ya que Dungeon Master se desarrolló originalmente para el Atari ST, que tenía una arquitectura gráfica diferente.
También proporcionó capacidad de escalado dinámico y efectos de transparencia. Estos añadieron profundidad visual y complejidad a la presentación del juego.
El DSP-2 destaca la naturaleza especializada de algunos chips de mejora, diseñados para las necesidades específicas de un juego o puerto en particular. Demuestra cómo la SNES podía aprovechar los coprocesadores para manejar las complejidades de llevar juegos de otras plataformas con diferentes especificaciones técnicas.
- DSP-3: Inteligencia Artificial y Descompresión en SD Gundam GX
Ayudó con tareas como el cálculo de movimientos de la IA, la descompresión de flujos de bits Shannon-Fano y la conversión de planos de bits de gráficos. Esto indica un papel multifacético para el chip tanto en la lógica del juego como en la presentación visual.
El DSP-3 demuestra el uso de chips de mejora para algo más que gráficos, extendiéndose a la IA y la gestión de datos. Esto muestra la flexibilidad de la arquitectura de la SNES al permitir que los coprocesadores manejen diversas tareas computacionales.
- DSP-4: Dibujado de Pistas Complejas en Top Gear 3000
Principalmente ayudó a dibujar la pista de carreras, especialmente durante los tramos con múltiples caminos. Esto permitió diseños de pistas más dinámicos y variados de lo que hubiera sido posible con el hardware base de la SNES.
El DSP-4 muestra cómo los chips especializados podían utilizarse para manejar tareas de renderizado complejas específicas del diseño de un juego. La capacidad de dibujar caminos ramificados dinámicamente fue una característica notable para un juego de carreras de esa época.
La familia DSP, aunque compartía un núcleo común, se personalizó mediante microcódigo para diversas funcionalidades, lo que refleja un enfoque flexible para la mejora del hardware. El uso limitado de los DSP-2, 3 y 4 sugiere que estas necesidades específicas no estaban tan extendidas, o quizás el costo de desarrollar e implementar estas versiones especializadas fue prohibitivo para una adopción más amplia. El hecho de que cada uno de estos chips de un solo juego abordara un desafío técnico muy específico en esos juegos destaca las capacidades de resolución de problemas que ofrecía este enfoque de coprocesador.
El Poder Gráfico del Super FX
Un procesador RISC de 16 bits personalizado, diseñado por Argonaut Games, principalmente para renderizar polígonos 3D y ayudar con efectos 2D avanzados. Este chip representó un avance significativo en las capacidades gráficas de la SNES.
Con nombre en clave "Super Mario FX" y "MARIO" (Mathematical, Argonaut, Rotation, & Input/Output). El acrónimo "MARIO" refleja las funcionalidades previstas del chip.
Actuó como un acelerador gráfico, dibujando polígonos en un búfer de fotogramas en la RAM adyacente, que luego se convertía en mosaicos y se transfería a la VRAM mediante DMA. Esto descargó tareas de renderizado complejas de la CPU principal de la SNES. El chip Super FX tenía su propia RAM (típicamente 256 o 512 KBit) para almacenar este búfer de fotogramas.
Se lanzaron varias versiones con diferentes velocidades de reloj. El aumento de la velocidad de reloj generalmente condujo a un mejor rendimiento en el renderizado.
- Mario Chip: La primera versión, con una velocidad de reloj de 10.5 MHz (21 MHz / 2). Esta versión inicial sentó las bases para el 3D poligonal en la SNES.
Debutó con Star Fox (PAL: Starwing). Star Fox utilizó el chip para renderizar cientos de polígonos 3D simultáneos, aunque también empleó mapas de bits 2D escalados para algunos elementos.
Star Fox fue un título innovador que demostró la capacidad de la SNES para renderizar gráficos poligonales 3D, aunque con una velocidad de fotogramas más baja en comparación con juegos posteriores. Demostró que la SNES podía competir en el emergente panorama de los juegos 3D. El desarrollo conjunto del juego por parte de Argonaut Games, el diseñador del chip, probablemente optimizó su utilización del hardware.
- GSU-1: Una variación más rápida con una velocidad de reloj de 21 MHz. Este aumento al doble de la velocidad de reloj ofreció una mejora significativa en el rendimiento.
Utilizado en Stunt Race FX (JP: Wild Trax), Vortex, Dirt Racer (exclusivo de PAL) y Dirt Trax FX. Estos juegos mostraron entornos 3D más complejos y, a menudo, una animación más fluida que Star Fox. Stunt Race FX fue uno de los primeros juegos de carreras de SNES en utilizar el chip Super FX, presentando vehículos y pistas poligonales. Vortex fue un shooter de mechas con robots transformables en entornos 3D. Dirt Racer y Dirt Trax FX fueron juegos de motocross y carreras poligonales.
El GSU-1 permitió entornos 3D más complejos y potencialmente velocidades de fotogramas más altas en comparación con el chip Mario original. La exclusividad PAL de Dirt Racer es un detalle notable, lo que sugiere diferentes estrategias de lanzamiento en diferentes regiones. Stunt Race FX ayudó a demostrar que el chip Super FX no era únicamente para shooters sobre raíles como Star Fox.
- GSU-2 y GSU-2-SP1: Otra versión de 21 MHz con posibles mejoras arquitectónicas adicionales, aunque el Super FX2 no proporcionó inherentemente funcionalidad adicional sobre el Super FX. El GSU-2-SP1 probablemente tuvo revisiones menores o se empaquetó de manera diferente.
Utilizado en Doom, Super Mario World 2: Yoshi's Island (GSU-2-SP1) y Winter Gold (exclusivo de Europa). Doom en la SNES fue una notable hazaña técnica, llevando un shooter en primera persona a la consola con la ayuda del Super FX 2. Yoshi's Island demostró las capacidades del Super FX 2 para efectos 2D avanzados como el escalado y el estiramiento de sprites, creando un estilo visual único. Winter Gold llevó al límite los gráficos de la SNES, pareciéndose a los primeros juegos de PS1, mostrando un renderizado poligonal avanzado para un juego de deportes de invierno.
Yoshi's Island demostró las capacidades del Super FX 2 para efectos 2D avanzados como el escalado y el estiramiento, mostrando su versatilidad más allá del renderizado 3D. El port de Doom a la SNES fue un ambicioso logro técnico. Winter Gold llevó los gráficos de la SNES al límite, pareciéndose a los primeros juegos de PS1. El hecho de que el Super FX2 se utilizara tanto para un juego 2D visualmente complejo como Yoshi's Island como para un juego 3D exigente como Doom destaca su potencia y flexibilidad.
También se planearon juegos no lanzados para utilizar el chip Super FX, incluidos Star Fox 2 (finalmente lanzado en la SNES Classic Edition en 2017), FX Fighter (originalmente titulado Fighting Polygon), Comanche (un simulador de vuelo), Power Slide (desarrollado junto con Dirt Racer), Transformers: Generation 2 (abandonado durante el desarrollo) y Yoshi Racing (prototipo que evolucionó hasta convertirse en Croc: Legend of the Gobbos).
El chip Super FX fue una innovación clave que permitió a la SNES incursionar en los juegos 3D, aunque sus altos costos de fabricación y el mayor tiempo de desarrollo llevaron a un número relativamente pequeño de juegos que lo utilizaron en comparación con la biblioteca general de la SNES. La evolución del chip a través de diferentes versiones reflejó un esfuerzo continuo para mejorar el rendimiento y las capacidades. La cantidad de títulos no lanzados también sugiere que el desarrollo con el chip Super FX podría haber sido desafiante o que los cambios en el mercado podrían haber afectado los lanzamientos planificados.

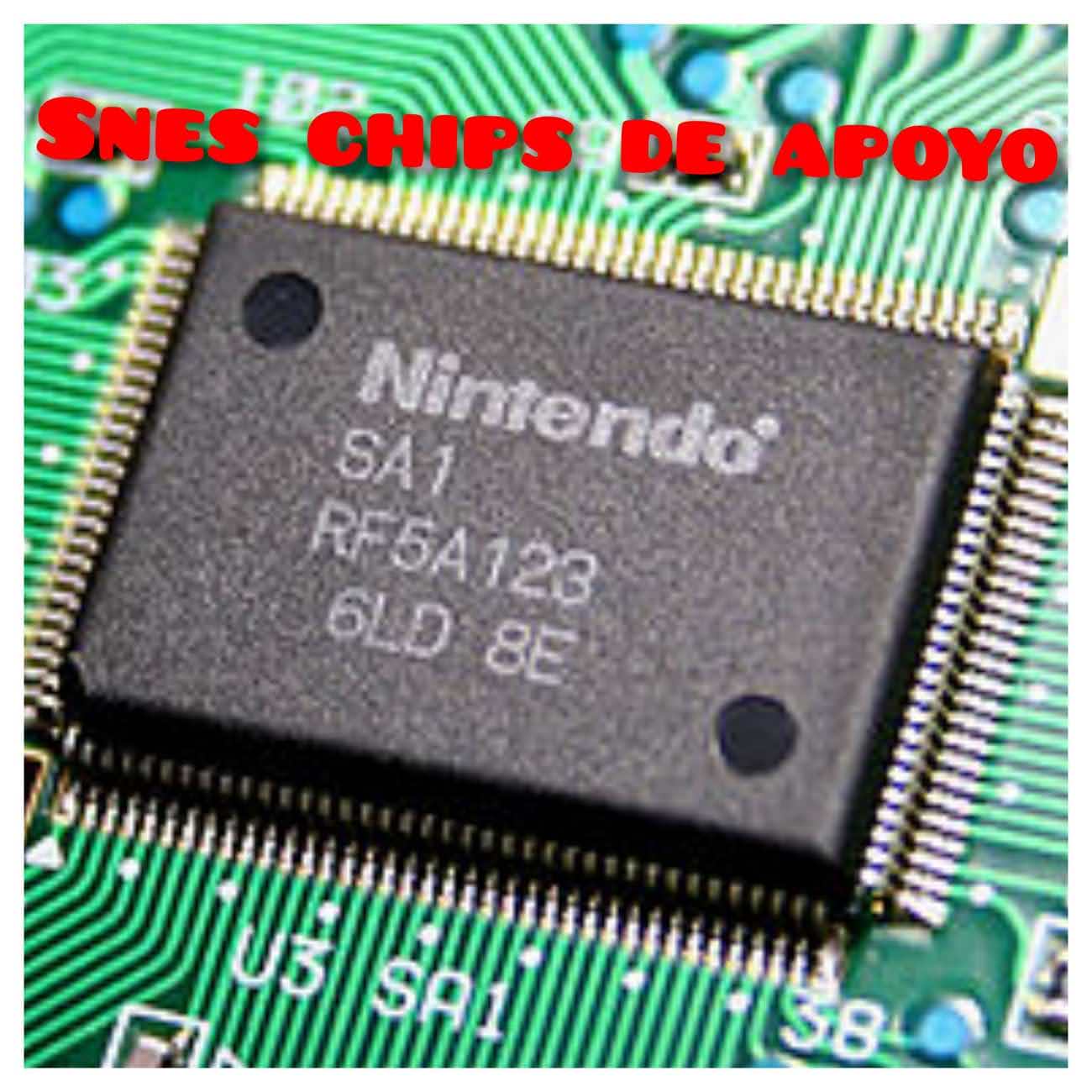

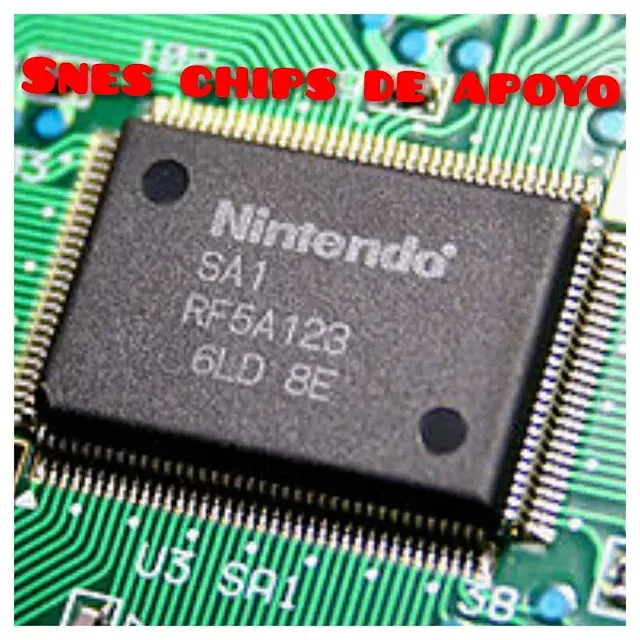

El Acelerador SA1 (Super Accelerator 1)
Un coprocesador basado en el procesador 65C816 de 16 bits (similar a la CPU de la SNES) pero con una velocidad de reloj significativamente mayor de 10.74 MHz (en comparación con los 3.58 MHz de la CPU de la SNES, que incluso podía ralentizarse a 2.68 o 1.79 MHz al acceder a periféricos más lentos). Esto ofreció un aumento sustancial en la potencia de procesamiento.
Presentó mejoras sobre el 65C816 estándar, incluyendo RAM más rápida (2 KB de I-RAM interna con una velocidad de reloj de 10.74 MHz), capacidades de mapeo de memoria (compatible con hasta 8 MB de ROM y 256 KB de BW-RAM), almacenamiento y compresión de datos limitados, nuevos modos DMA como la transferencia de mapa de bits a plano de bits, funciones aritméticas (multiplicación, división y acumulativa) y un temporizador de hardware. Estas características ampliaron significativamente la complejidad y la velocidad potencial de los juegos.
También incluyó un bloqueo CIC incorporado para la protección contra copias y el control de marketing regional.
Se utilizó en 33 juegos lanzados comercialmente, principalmente exclusivos de Japón. Esto sugiere una fuerte adopción por parte de los desarrolladores japoneses para mejorar sus títulos.
Juegos representativos: Super Mario RPG: Legend of the Seven Stars (utilizó el SA1 para un juego más fluido, gráficos más detallados y un procesamiento más rápido de escenas complejas), Kirby Super Star (Kirby's Fun Pak) (se benefició del procesamiento más rápido para sus numerosos minijuegos y transiciones fluidas), Kirby's Dream Land 3 (utilizó el SA1 para sus gráficos detallados y su animación fluida, especialmente dado su lanzamiento tardío en el ciclo de vida de la SNES), PGA European Tour (probablemente utilizó el SA1 para cálculos más rápidos relacionados con la física de la pelota y el renderizado del campo), Dragon Ball Z: Hyper Dimension, Jikkyou Oshaberi Parodius, Marvelous: Mouhitotsu no Takarajima, Itoi Shigesato no Bass Tsuri No. 1 y muchos juegos japoneses de shogi (ajedrez japonés) y derby (carreras de caballos). La prevalencia en los juegos de shogi y derby sugiere que el SA1 fue particularmente útil para los cálculos complejos y la gestión de datos que requieren estos géneros.
El SA-1 se ha utilizado en ROM hacks para mejorar el rendimiento y reducir la ralentización en juegos como Super Mario World, Gradius III y Contra III, lo que demuestra su potencial para mejorar incluso los títulos clásicos. Estos parches a menudo mueven tareas computacionalmente intensivas al procesador SA-1.
El SA1 fue un potente coprocesador que impulsó significativamente las capacidades de procesamiento de la SNES, permitiendo un juego más complejo y reduciendo la ralentización. Su uso generalizado en títulos posteriores, especialmente en Japón, destaca su eficacia. La aplicación del SA1 en ROM hacks demuestra su potencial más allá de su implementación original, mostrando la exploración continua del hardware de la SNES por parte de la comunidad homebrew. El hecho de que se base en el mismo núcleo que la CPU de la SNES simplificó el desarrollo para aquellos familiarizados con la arquitectura 65C816.
S-DD1
Un descompresor ASIC fabricado por Nintendo para su uso en algunos Game Paks. Este chip fue diseñado específicamente para manejar un algoritmo de compresión particular.
Diseñado para manejar datos comprimidos por el algoritmo de entropía sin pérdidas ABS (una forma de codificación aritmética desarrollada por Ricoh). Esto permitió a los desarrolladores incluir más datos, especialmente gráficos, en el limitado espacio de los cartuchos.
Permitió que juegos con cantidades masivas de datos de sprites (hasta 32 megabits de límite de diseño total, aunque Star Ocean alcanzó los 48 Mbit) se descomprimieran dinámicamente y se enviaran directamente a la PPU. Esta descompresión en tiempo real fue crucial para manejar grandes volúmenes de activos visuales sin sobrecargar la CPU principal. El S-DD1 actuó como intermediario entre la CPU de la SNES y la ROM del juego a través de dos buses.
Utilizado en solo dos juegos lanzados comercialmente: el épico RPG exclusivo japonés Star Ocean y el port de Capcom de Street Fighter Alpha 2.
- Star Ocean ostenta el récord junto con Tales of Phantasia como el juego más grande de la plataforma, alcanzando los 48 megabits (6 MB). Este tamaño masivo fue posible gracias a las capacidades de compresión del S-DD1, lo que permitió incluir características como el doblaje de voz.
- Street Fighter Alpha 2 logró gráficos de calidad casi arcade en la SNES gracias al S-DD1, que permitió luchadores y fondos muy detallados con prácticamente ningún compromiso en comparación con la versión arcade, aparte de los tiempos de carga.
El S-DD1 fue crucial para permitir gráficos muy detallados y grandes tamaños de juego en la SNES, aunque su uso muy limitado (solo dos juegos) sugiere que podría haber sido costoso o haber introducido complejidades de desarrollo. Su impacto en la calidad visual de Street Fighter Alpha 2 y el tamaño de Star Ocean son particularmente notables. La dificultad inicial para emular el S-DD1 indica aún más su naturaleza especializada.
El Coprocesador Matemático Cx4 de Capcom
Un coprocesador matemático utilizado por Capcom y producido por Hitachi (ahora Renesas). Capcom diseñó este chip para sus necesidades específicas en la serie Mega Man X.
Realizó cálculos trigonométricos generales para efectos de estructura alámbrica, posicionamiento y rotación de sprites. Esto permitió efectos visuales más complejos de los que el hardware base de la SNES podía manejar fácilmente.
Utilizado en solo dos juegos, ambos de la serie Mega Man X: Mega Man X2 y Mega Man X3. Esta exclusividad destaca su propósito específico para esta franquicia en particular.
- Permitió efectos más elaborados que el juego anterior, como el mapeo y la transformación de estructuras alámbricas en las escenas de corte. Estos efectos de estructura alámbrica añadieron una sensación de profundidad y estilo visual.
- Manejó muchas de las funciones de los sprites, los triángulos de propulsión, incluidos los cálculos trigonométricos y pitagóricos, y las transformaciones de coordenadas a lo largo de los juegos. Esto descargó un trabajo computacional significativo de la CPU principal de la SNES, lo que permitió un juego más fluido y sprites más detallados. El chip funcionaba a 20 MHz y tenía hasta 1024 palabras de instrucciones de 24 bits.
El Cx4 demuestra cómo los desarrolladores externos podían crear sus propios chips especializados para mejorar sus juegos en la SNES. Su enfoque en los cálculos trigonométricos lo hizo ideal para las necesidades gráficas específicas de la serie Mega Man X, contribuyendo al estilo visual distintivo y al juego dinámico de la serie. El hecho de que Capcom invirtiera en el desarrollo de su propio chip personalizado subraya su compromiso de superar los límites gráficos en la SNES.
La Serie ST para Inteligencia Artificial Avanzada
Una serie de chips (ST010, ST011, ST018) utilizados por SETA Corporation para mejorar la inteligencia artificial en los juegos. Estos chips fueron diseñados para manejar los complejos cálculos necesarios para la IA avanzada en géneros de juegos específicos.
Cada chip se utilizó en un solo juego. Este uso limitado sugiere necesidades de IA muy específicas para estos títulos en particular.
- ST010: Utilizado en F1 ROC II: Race of Champions para funciones generales y para manejar la IA de los coches oponentes. Contiene un DSP NEC μPD96050 con una velocidad de reloj de 10 MHz. Este DSP fue un sucesor del μPD77C25 utilizado en la serie DSP principal, ofreciendo mayor capacidad de memoria e instrucciones adicionales.
- ST011: Utilizado en el juego de mesa de shogi Hayazashi Nidan Morita Shogi para la funcionalidad de IA. También utiliza un NEC μPD96050, con una velocidad de reloj de 15 MHz. La mayor velocidad de reloj en comparación con el ST010 probablemente permitió cálculos de IA aún más complejos en este juego de estrategia.
- ST018: Utilizado en Hayazashi Nidan Morita Shogi 2 para la funcionalidad de IA. Es un procesador ARMv3 de 32 bits más potente, con una velocidad de reloj de 21.47 MHz. El uso de un procesador ARM indica una mejora significativa en la potencia de procesamiento para la IA en esta secuela.
La serie ST destaca el uso de hardware especializado para mejorar aspectos no gráficos del juego, como la IA. La creciente complejidad de los procesadores utilizados (de DSP a ARM) en toda la serie refleja la creciente sofisticación de la IA de los juegos. La exclusividad japonesa de dos de estos títulos sugiere un enfoque en géneros de juegos específicos populares en esa región, donde la IA avanzada en juegos de estrategia como el shogi era muy valorada. El uso de diferentes velocidades de reloj y arquitecturas de procesador dentro de la serie ST demuestra un enfoque personalizado para las demandas específicas de IA de cada juego.
OBC-1: Manipulación de Sprites para la Super Scope
Un chip de manipulación de sprites utilizado exclusivamente en el juego de pistola de luz Super Scope Metal Combat: Falcon's Revenge, la secuela de Battle Clash. Este chip fue diseñado específicamente para manejar las demandas visuales de este juego basado en periféricos.
Ayudó a construir tablas de sprites en la RAM, que luego se enviaron mediante DMA a la OAM (Object Attribute Memory) para su renderizado. Esto probablemente simplificó el proceso de gestión de los numerosos sprites necesarios para la acción del juego.
Ayudó con enemigos grandes y complejos, posiblemente involucrando cálculos 3D y clasificación de sprites. En comparación con el primer juego, Battle Clash, Metal Combat presentaba enemigos significativamente más grandes y detallados, lo que sugiere que el OBC-1 jugó un papel crucial en su renderizado.
Facilitó la escritura de atributos de sprite, lo que potencialmente redujo la carga de procesamiento en la CPU principal de la SNES.
El OBC-1 demuestra el uso de chips de mejora para periféricos y estilos de juego específicos. Su uso exclusivo en un juego de Super Scope subraya su funcionalidad de nicho, adaptada a las demandas únicas del juego de pistola de luz, particularmente la necesidad de sprites grandes y dinámicos. El hecho de que simplificara el manejo de sprites sugiere que el sistema de sprites estándar de la SNES podría haber sido un cuello de botella para la complejidad visual deseada en Metal Combat.
SPC7110: Descompresión de Gráficos de Hudson Soft
Un chip descompresor de gráficos utilizado por Hudson Soft. Este chip permitió a Hudson Soft incluir más datos gráficos dentro del espacio limitado de los cartuchos de la SNES.
Utilizado en tres juegos exclusivos de Japón: Tengai Makyou Zero (Far East of Eden Zero), Momotaro Dentetsu Happy y Super Power League 4. La exclusividad japonesa sugiere que este chip podría haber sido parte de la estrategia de Hudson Soft para el mercado japonés.
Tengai Makyou Zero también utilizó un reloj en tiempo real, posiblemente integrado dentro del SPC7110 o como un componente separado en el cartucho. El SPC7110 en este juego manejó la compresión de datos y accedió al chip RTC.
Conocido por causar incompatibilidad con algunos cartuchos flash debido a su implementación única. Esto sugiere que el método de descompresión o la interfaz del chip con el hardware de la SNES podría haber sido no estándar.
El SPC7110 permitió a Hudson Soft incluir gráficos más detallados en sus juegos, lo que probablemente contribuyó a su atractivo visual. Su uso limitado y los problemas de compatibilidad sugieren que podría haber sido una solución propietaria o de última generación. La exclusividad japonesa enfatiza aún más este punto, posiblemente indicando un enfoque en los estilos visuales específicos y los requisitos de datos de los juegos populares en Japón.
S-RTC: El Chip de Reloj de Tiempo Real
Un chip de reloj en tiempo real utilizado en un solo RPG exclusivo japonés: Daikaijuu Monogatari 2 (Super Shell Monster Story 2). Este chip proporcionó la capacidad de realizar un seguimiento del tiempo real dentro del mundo del juego.
Realizó un seguimiento del tiempo real dentro del juego, lo que permitió eventos o características sensibles al tiempo. El chip fue fabricado por Sharp.
El S-RTC proporcionó una característica específica para un solo juego, lo que indica que la funcionalidad de reloj en tiempo real no era un requisito común para la mayoría de los títulos de la SNES. Su uso en un RPG sugiere que los desarrolladores querían incorporar elementos basados en el tiempo en la experiencia de juego.
MX15001TFC: Gestión de Cartuchos Nintendo Power
Un chip fabricado por MegaChips exclusivamente para los cartuchos Nintendo Power de la Super Famicom en Japón. Este chip fue fundamental para el servicio de descarga de juegos de Nintendo.
Estos cartuchos contenían ROM flash en lugar de ROM de máscara para almacenar los juegos descargados de los quioscos minoristas por una tarifa. Esto permitió a los usuarios comprar y jugar una variedad de juegos en un solo cartucho regrabable.
El chip gestionó la comunicación con los quioscos para descargar imágenes ROM y proporcionó un menú de selección de juegos. Actuó esencialmente como una interfaz segura para descargar y gestionar contenido de juegos.
Actualmente no es compatible con algunos proyectos modernos de emulación de SNES debido a su complejidad, lo que destaca la funcionalidad única y las posibles características de seguridad de este chip relacionadas con el servicio de descarga.
El MX15001TFC representa un método de distribución único para los juegos de SNES en Japón, mostrando los enfoques innovadores de Nintendo para la entrega de contenido más allá de los cartuchos minoristas tradicionales. Su complejidad explica los desafíos en la emulación moderna, ya que involucró una comunicación segura y la gestión de contenido descargable, un concepto relativamente avanzado para su época.
El Potencial del Futuro: El Chip MSU-1 y la Expansión Multimedia
El MSU-1 no es un chip físico que se encuentre en los cartuchos oficiales de la SNES, sino una mejora multimedia moderna desarrollada por hackers y la comunidad homebrew. Es un "chip" virtual implementado en emuladores y algunos cartuchos flash.
Permite mejoras significativas en los juegos de la SNES al superar las limitaciones de almacenamiento de los cartuchos. Esto abre posibilidades para mundos de juego mucho más grandes y contenido más detallado.
Las capacidades clave incluyen:
- Música de fondo con calidad de CD (audio Red Book). Esto proporciona una experiencia de audio más rica e inmersiva en comparación con las capacidades de sonido originales de la SNES.
- Reproducción de vídeo de movimiento completo (FMV). Esto permite escenas cinemáticas y tipos de juego completamente nuevos.
- Mayor espacio de almacenamiento (hasta 4 GB en una sola secuencia) para datos de juegos. Este aumento masivo en el almacenamiento permite juegos significativamente más grandes y complejos.
La funcionalidad MSU-1 se implementa principalmente a través de emuladores como lr-snes9x y algunos cartuchos flash como el SD2SNES (FXPak Pro). Esto permite a los entusiastas experimentar estas mejoras en sistemas modernos o hardware original con cartuchos modificados.
Ejemplos de juegos mejorados con MSU-1:
- The Legend of Zelda: A Link to the Past con una banda sonora orquestada. Esto cambia drásticamente la atmósfera y la inmersión del juego.
- Chrono Trigger con escenas de vídeo de la versión de PlayStation. Esto integra una característica clave de un lanzamiento posterior del juego.
- Mega Man X con una nueva banda sonora con calidad de CD. Similar a Zelda, esto mejora la experiencia de audio.
- Super Road Blaster (un port del juego FMV en láser disc). Esto demuestra la capacidad para tipos de juegos completamente nuevos en la SNES.
- Bubsy con actuación de voz (un ejemplo humorístico). Esto muestra el potencial para agregar voz a juegos que originalmente carecían de ella.
Limitaciones del MSU-1:
- Solo puede transmitir una pista de datos a la vez. Esto significa que, si bien la música de fondo puede tener calidad de CD, no es posible la transmisión simultánea de múltiples fuentes de audio (por ejemplo, música y efectos de sonido complejos).
- Mientras la música de fondo se reproduce desde el MSU-1, los efectos de sonido y los jingles generalmente permanecen en el chip de sonido SPC700 de la SNES. Esto requiere una integración cuidadosa por parte de quienes crean mejoras MSU-1.
- No se puede utilizar como RAM para almacenar más datos guardados. Su función principal es la transmisión de grandes cantidades de datos, no el almacenamiento volátil.
El MSU-1 representa un fascinante escenario de "qué hubiera pasado" para la SNES, demostrando el potencial de la consola con acceso a mayor almacenamiento y capacidades multimedia. Si bien no forma parte oficial del ciclo de vida original de la SNES, destaca el interés y la creatividad perdurables dentro de la comunidad retro gaming. Efectivamente, realiza lo que una posible adición de CD para la SNES, que se consideró en un momento, podría haber ofrecido, llevando audio con calidad de CD y FMV a la era de los 16 bits. El hecho de que la comunidad homebrew haya desarrollado y siga ampliando la biblioteca de juegos mejorados con MSU-1 habla del atractivo duradero de la plataforma y el deseo de ver sus capacidades llevadas aún más lejos.
Conclusiones: El Legado de la Innovación en los Chips de Apoyo de la SNES
El innovador uso de chips de mejora en los cartuchos de juego de la Super Nintendo fue un factor clave en su éxito y longevidad. Esta estrategia permitió a la SNES mantenerse competitiva a lo largo de su vida útil al incorporar tecnologías más nuevas sin requerir una consola completamente nueva.
Estos chips permitieron a la SNES superar los límites de los juegos de 16 bits, ofreciendo experiencias que habrían sido imposibles con el hardware base por sí solo. Desde los primeros efectos pseudo-3D hasta la IA compleja y los juegos con gran cantidad de datos, estos chips fueron cruciales.
Desde los primeros experimentos en 3D con el Super FX hasta los importantes aumentos de rendimiento con el SA1 y los gráficos mejorados a través del S-DD1, estos chips mostraron un compromiso con la innovación. La disposición de Nintendo a adoptar este modelo de mejora basado en cartuchos fue una característica definitoria de la era de la SNES.
Si bien algunos chips como el DSP-1 y el SA1 fueron ampliamente adoptados, otros cumplieron propósitos de nicho para juegos o periféricos específicos, lo que destaca las diversas necesidades del desarrollo de juegos. Este enfoque personalizado permitió a los desarrolladores abordar desafíos técnicos específicos en sus juegos.
El desarrollo moderno del MSU-1 subraya aún más el potencial sin explotar de la arquitectura de la SNES y la pasión continua de su base de fans. Demuestra que incluso décadas después, los entusiastas están encontrando nuevas formas de ampliar las capacidades de la SNES.
El legado de los chips de mejora de la SNES radica no solo en los juegos innovadores que permitieron, sino también en su demostración de cómo el hardware y el software podían evolucionar juntos dentro de una generación de consolas. Este enfoque modular del diseño de consolas se adelantó a su tiempo y continúa inspirando a los entusiastas y desarrolladores de juegos retro en la actualidad.

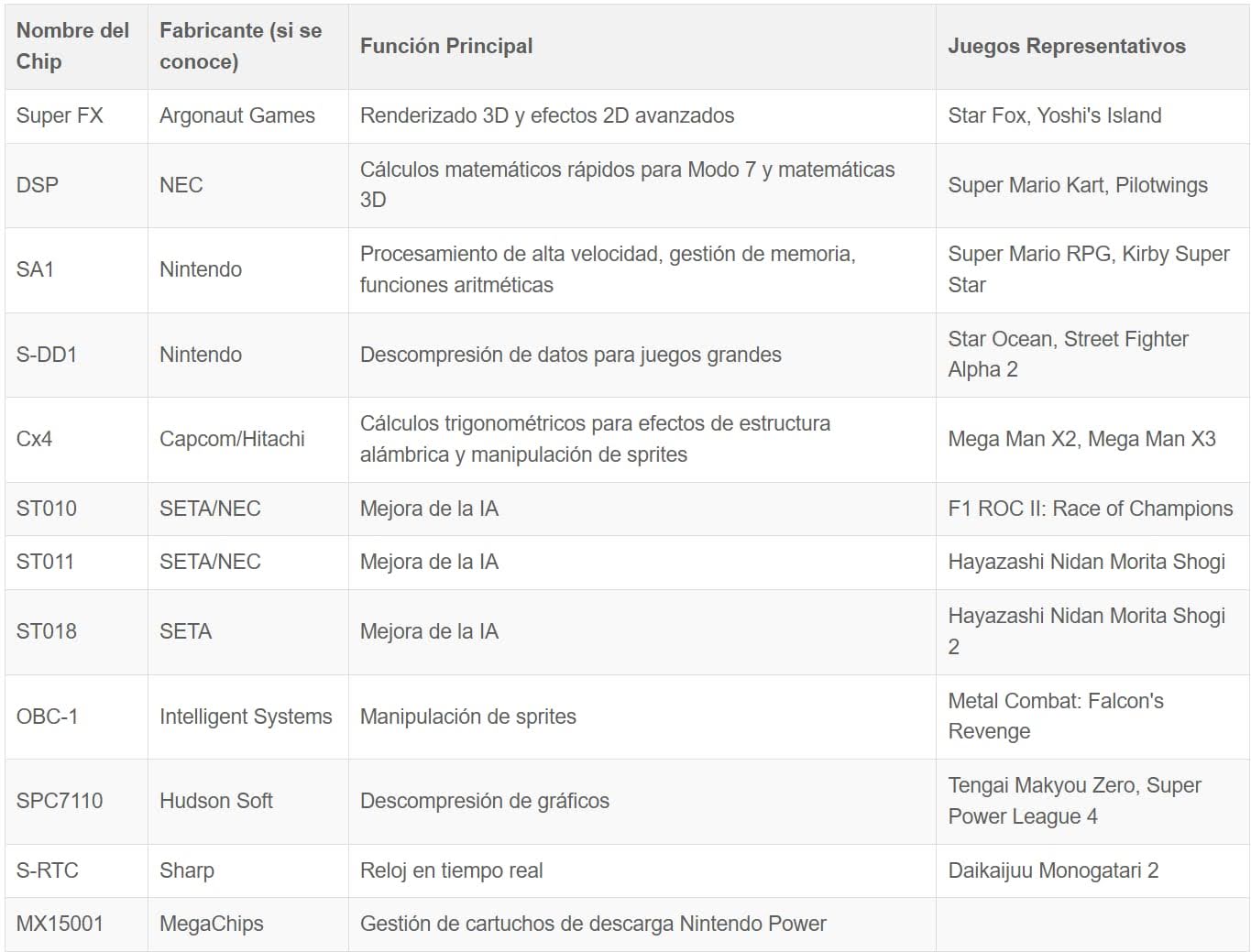

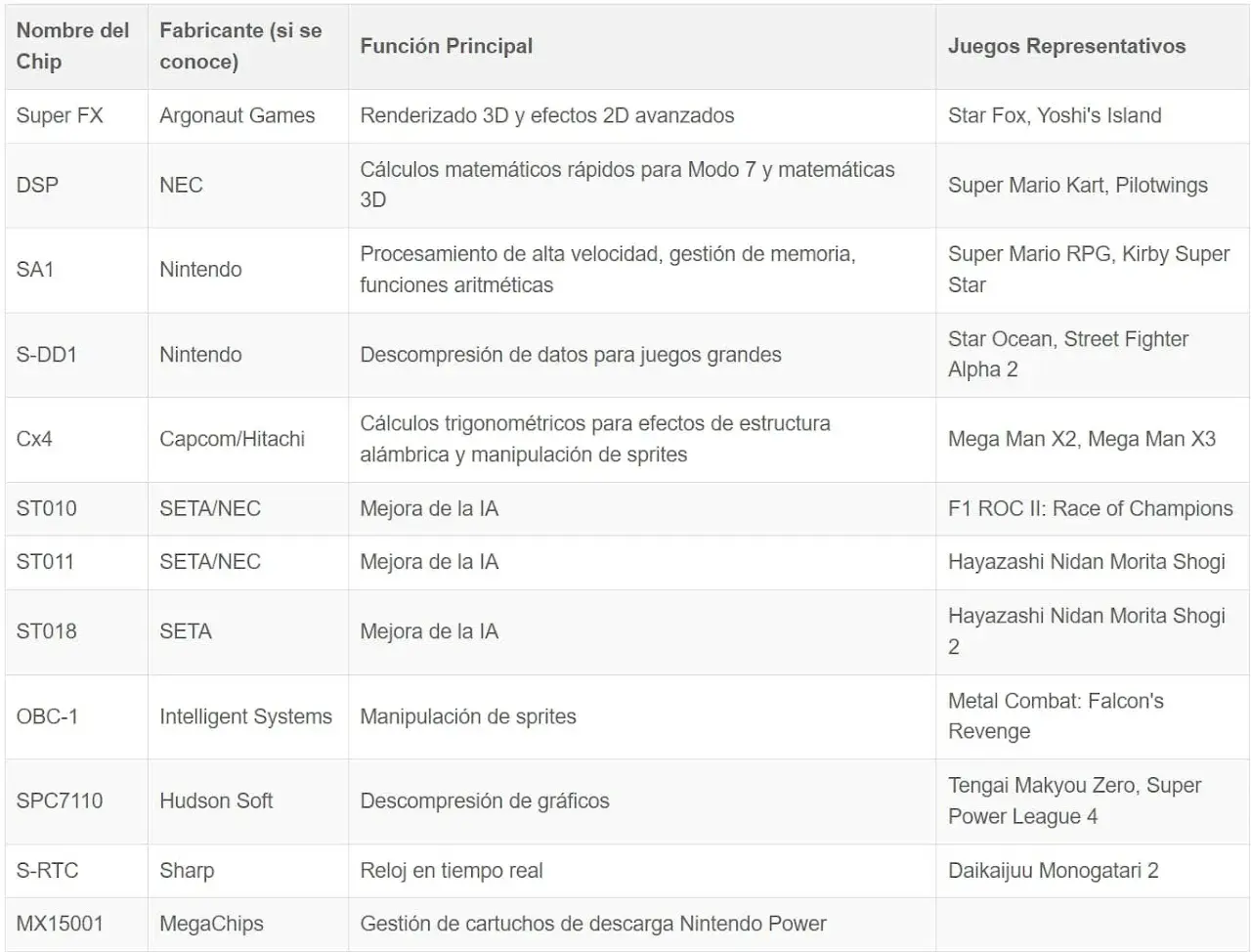

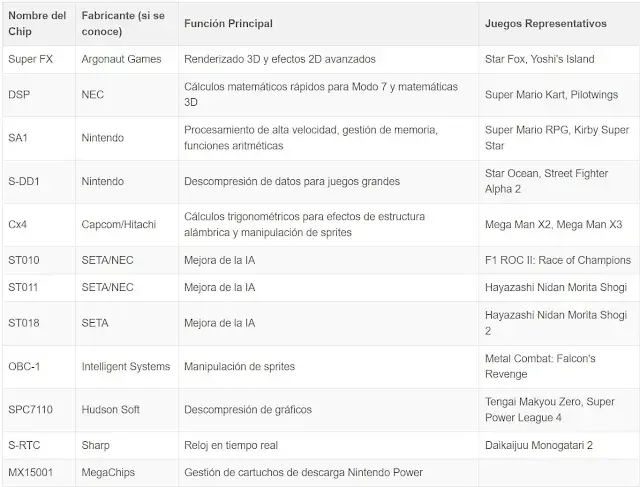

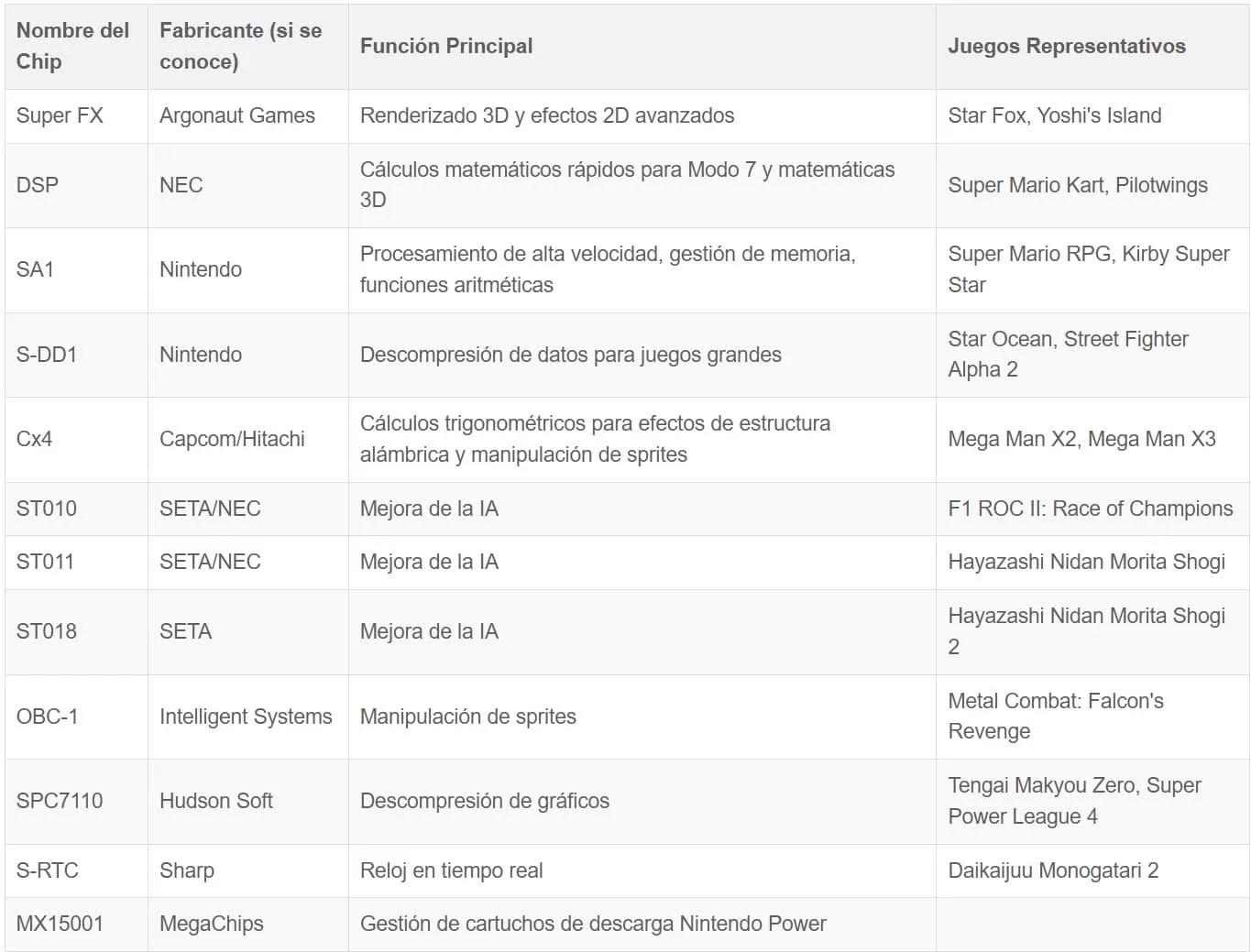

Tabla 1: Descripción General de los Chips de Mejora de la Super Nintendo
| Nombre del Chip | Fabricante (si se conoce) | Función Principal | Juegos Representativos |
|---|---|---|---|
| Super FX | Argonaut Games | Renderizado 3D y efectos 2D avanzados | Star Fox, Yoshi's Island |
| DSP | NEC | Cálculos matemáticos rápidos para Modo 7 y matemáticas 3D | Super Mario Kart, Pilotwings |
| SA1 | Nintendo | Procesamiento de alta velocidad, gestión de memoria, funciones aritméticas | Super Mario RPG, Kirby Super Star |
| S-DD1 | Nintendo | Descompresión de datos para juegos grandes | Star Ocean, Street Fighter Alpha 2 |
| Cx4 | Capcom/Hitachi | Cálculos trigonométricos para efectos de estructura alámbrica y manipulación de sprites | Mega Man X2, Mega Man X3 |
| ST010 | SETA/NEC | Mejora de la IA | F1 ROC II: Race of Champions |
| ST011 | SETA/NEC | Mejora de la IA | Hayazashi Nidan Morita Shogi |
| ST018 | SETA | Mejora de la IA | Hayazashi Nidan Morita Shogi 2 |
| OBC-1 | Intelligent Systems | Manipulación de sprites | Metal Combat: Falcon's Revenge |
| SPC7110 | Hudson Soft | Descompresión de gráficos | Tengai Makyou Zero, Super Power League 4 |
| S-RTC | Sharp | Reloj en tiempo real | Daikaijuu Monogatari 2 |
| MX15001 | MegaChips | Gestión de cartuchos de descarga Nintendo Power |

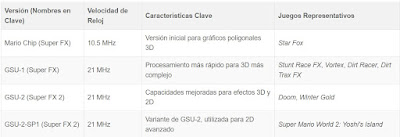

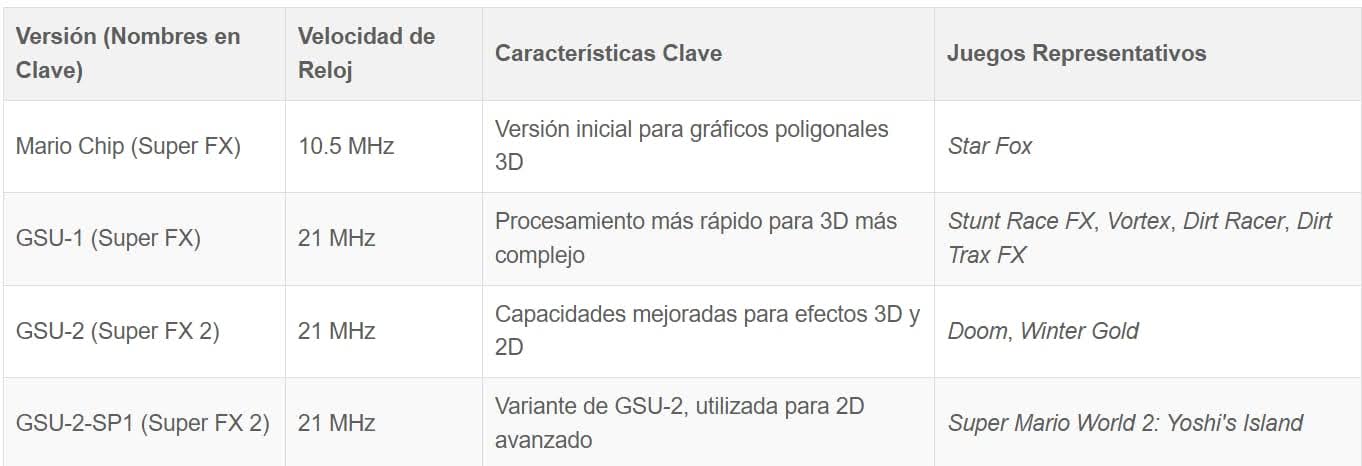

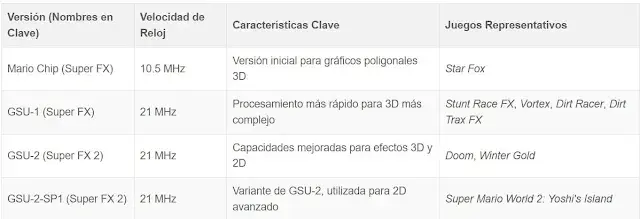

Tabla 2: Generaciones del Chip Super FX
| Versión (Nombres en Clave) | Velocidad de Reloj | Características Clave | Juegos Representativos |
|---|---|---|---|
| Mario Chip (Super FX) | 10.5 MHz | Versión inicial para gráficos poligonales 3D | Star Fox |
| GSU-1 (Super FX) | 21 MHz | Procesamiento más rápido para 3D más complejo | Stunt Race FX, Vortex, Dirt Racer, Dirt Trax FX |
| GSU-2 (Super FX 2) | 21 MHz | Capacidades mejoradas para efectos 3D y 2D | Doom, Winter Gold |
| GSU-2-SP1 (Super FX 2) | 21 MHz | Variante de GSU-2, utilizada para 2D avanzado | Super Mario World 2: Yoshi's Island |

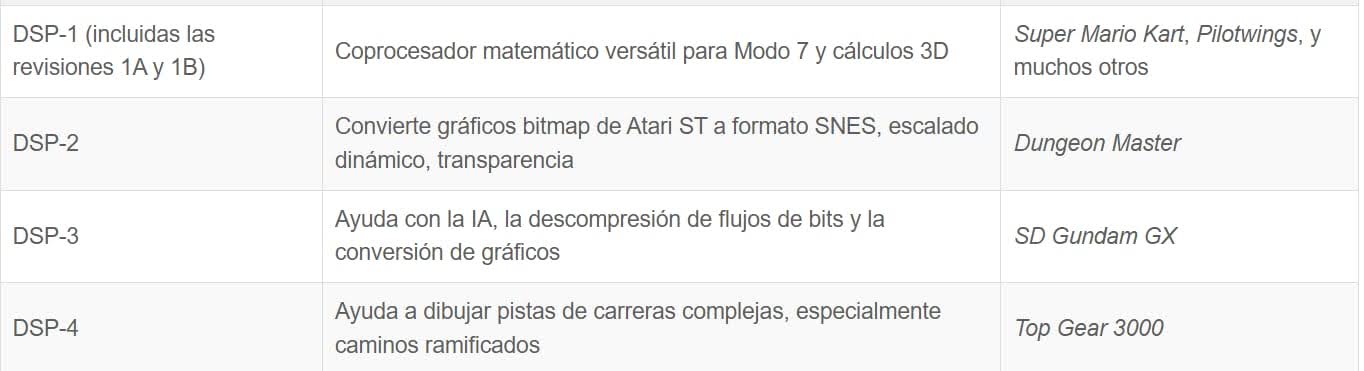

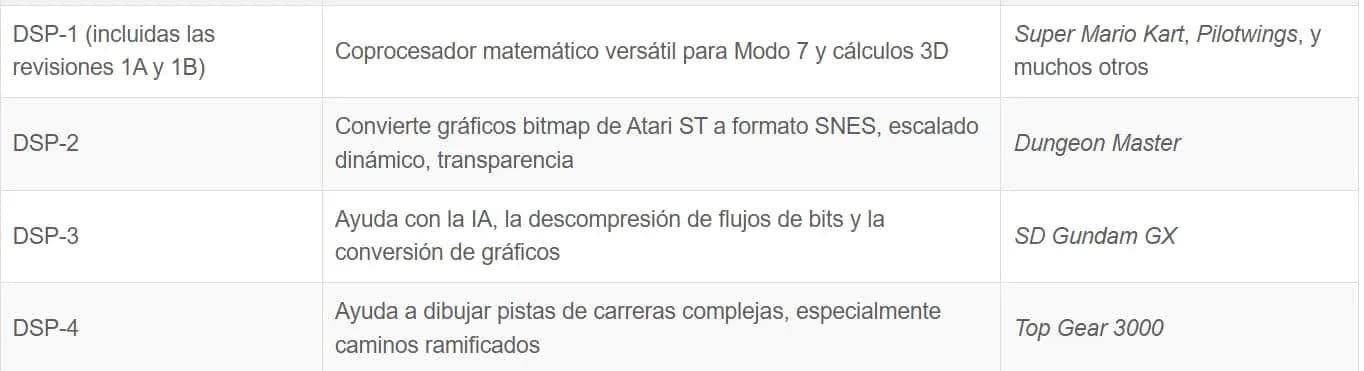

Tabla 3: Versiones y Uso del Chip DSP
| Versión | Características/Propósito Clave | Juego(s) Representativo(s) |
|---|---|---|
| DSP-1 (incluidas las revisiones 1A y 1B) | Coprocesador matemático versátil para Modo 7 y cálculos 3D | Super Mario Kart, Pilotwings, y muchos otros |
| DSP-2 | Convierte gráficos bitmap de Atari ST a formato SNES, escalado dinámico, transparencia | Dungeon Master |
| DSP-3 | Ayuda con la IA, la descompresión de flujos de bits y la conversión de gráficos | SD Gundam GX |
| DSP-4 | Ayuda a dibujar pistas de carreras complejas, especialmente caminos ramificados | Top Gear 3000 |
